GH4049概述
GH4049 是一种 Ni-Co-Cr 基沉淀硬化可变形高温合金，使用温度低于 950°C。该合金在1000℃以下具有良好的抗氧化性和950℃以下的高温强度。适用于制造工作温度在850℃至950℃之间的燃气轮机工作叶片。主要产品为热轧和锻造棒材、模锻涡轮叶片。
GH4049应用概述及特点
该合金已被用于制造航空发动机涡轮叶片和其他高温承重部件。经过长期的生产和使用考验，已成为应用最广泛的刀片材料之一。
该合金与同类型镍基合金相比，热加工塑性差，但经电渣重熔或真空电弧重熔后，可改善其加工塑性，1000℃-1170℃冲击韧性提高1-3倍。

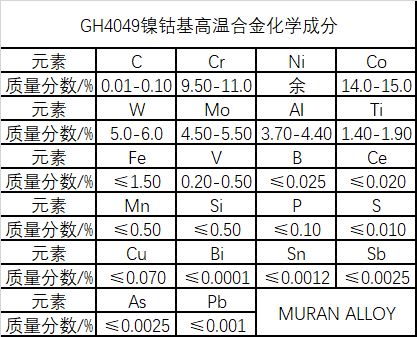

GH4049 化学成分
GH4049 材料技术标准
GB/T 14992 高温合金和金属间化合物高温材料的分类和命名
GB/T 14993 旋转件用热轧高温合金棒材
GJB 1953A 航空发动机旋转件用热轧高温合金棒材规范
HB/Z 140 航空用高温合金热处理工艺
GH4049技术标准规定的性能
GH4049 高温低周疲劳行为
(1) GH4049合金的循环应力响应行为与施加应变幅值的高低密切相关。通常，该合金在较高应变幅度下表现出循环硬化，而在较低应变幅度下表现出循环稳定性。
(2) 在给定的总应变幅值下，提高试验温度会导致合金的低周疲劳寿命降低。
(3) 在500℃和600℃时，疲劳裂纹以穿晶方式生长，而在700℃和800℃时，疲劳裂纹主要以沿晶方式生长。
GH4049合金棒材热轧
(1)真空感应熔炼+电渣重熔熔炼GH4049可以获得材料的纯度和良好的化学成分。
(2) 使用GH4049锭1200℃×30小时高温均匀扩散退火可显着改善钢锭元素偏析，改变一次碳化物的析出形态，提高合金的热加工塑性。
(3)GH4049合金锭采用恒温轧制下料工艺，是解决高强度、难变形GH4049合金热轧棒材生产的独创性工艺。实践证明，是解决GH4049合金热轧棒材的有效方法。大量生产。
(4)GH4049合金45*45钢坯延性轧制工艺，有效解决GH4049合金成品变形抗力大、咬口困难的轧制，减少轧制次数，提高棒材表面质量，减少棒材表面增材率的有效途径通过增加磨削量来提高合金的收得率。
(5)控制GH4049合金中适量的微量元素B和Mg，有利于提高合金的热加工塑性和高温拉伸塑性，有利于稳定生产工艺和棒材产品质量.
(6)GH4049合金热轧棒材生产实践应用恒温球墨轧制新工艺，生产工艺和产品质量较为稳定。
以上就是对GH4049镍钴合金化学成分的介绍。 (mualloy.com) 每天更新合金信息。欢迎您的咨询与交流。
